产品概述

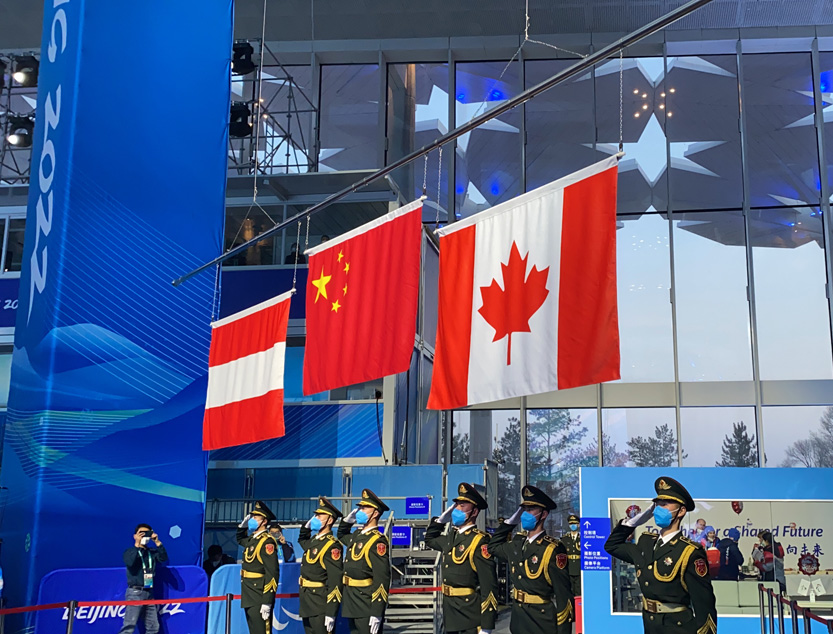

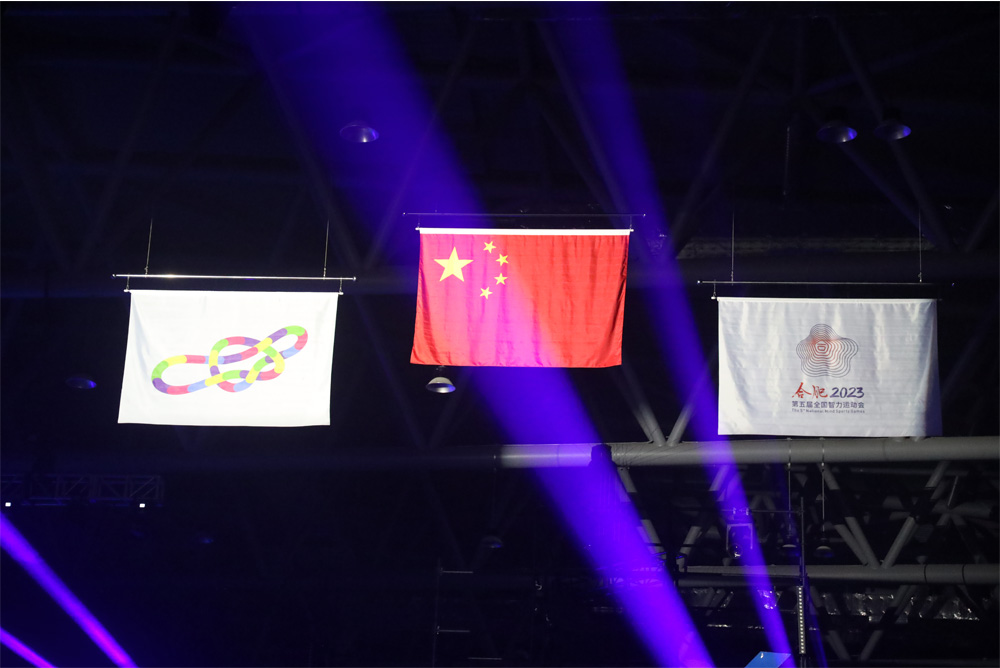

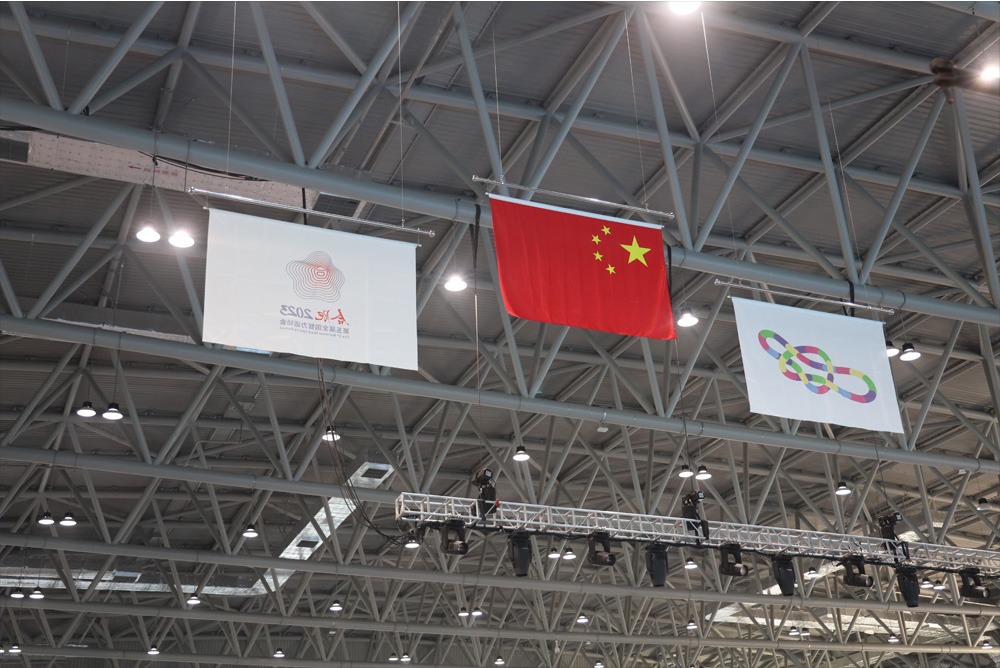

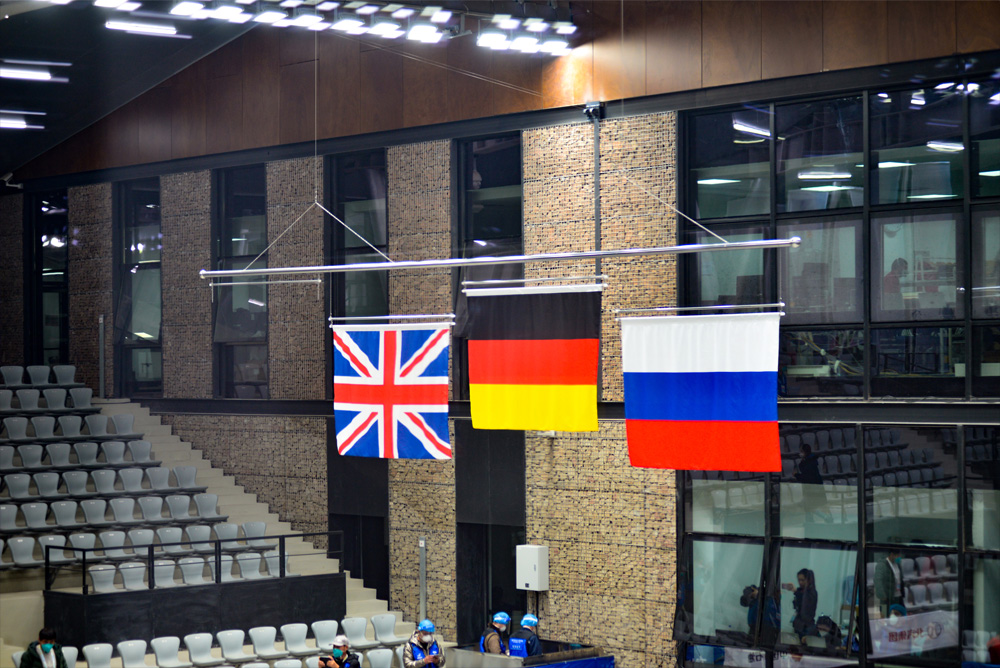

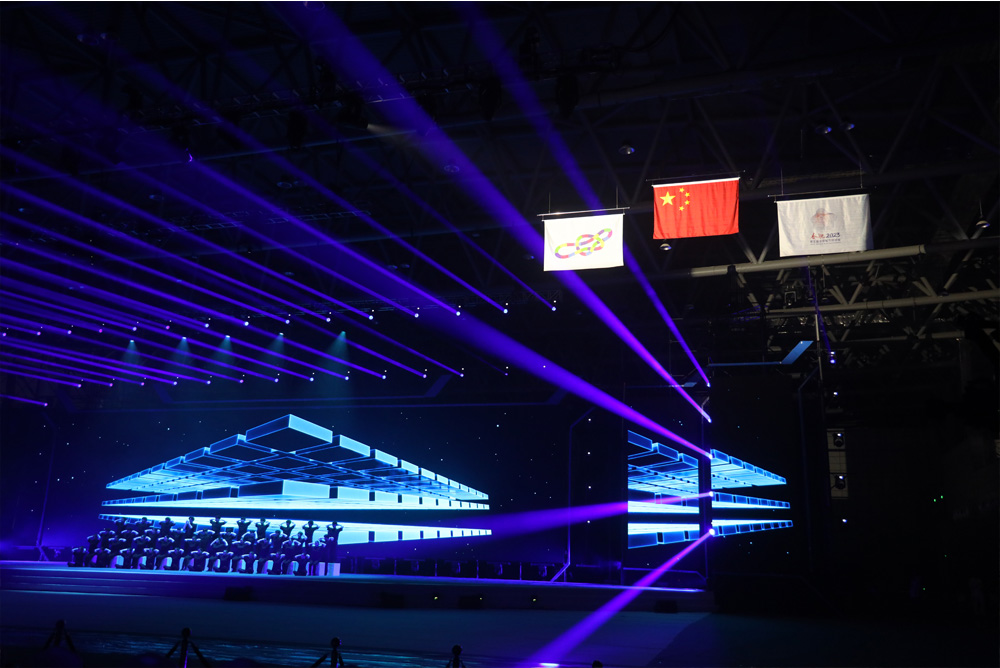

水平颁奖旗是专为体育赛事颁奖仪式研发的专业升旗设备，采用三面旗帜同步升降设计，可与国歌时长精确同步，确保颁奖流程庄重、流畅、零失误。产品广泛应用于奥运会、全运会、省运会、亚运会及各类国际国内体育赛事。
安装流程
第一步：基础预埋与定位
根据场馆设计图纸确定旗杆安装位置，预埋地脚螺栓，确保基础混凝土强度达到 C30 以上。三面旗杆间距严格按照 1.5 米标准定位，保证旗帜展开后互不干涉。
第二步：杆体吊装与校正
使用吊车将旗杆逐根吊装到位，采用水平仪与经纬仪双重校正，确保垂直度偏差不超过千分之一。杆体底部法兰与预埋螺栓紧固后，进行二次灌浆固定。
第三步：电气与控制系统接线
连接电动驱动装置、限位传感器与控制柜，采用防水航空插头确保户外使用安全。三面旗杆共用一台 PLC 控制柜，实现同步升降与国歌时长匹配。
调试流程
第一步：单杆空载测试
逐根旗杆进行空载升降测试，检查电机运转方向、限位开关触发位置及钢丝绳张力。确保每根旗杆从底部到顶部的运行时间一致，误差不超过 0.5 秒。
第二步：三面联动同步校准
启动联动模式，三面旗帜同时升降 5 次以上，用高速摄像机记录同步偏差。通过 PLC 参数微调各杆速度，使三面旗帜顶端到达时间差控制在 0.2 秒以内。
第三步：国歌时长匹配
内置标准国歌音频（46 秒），通过控制柜设定升降速度与国歌时长精确匹配。支持自定义音频导入，可根据不同赛事需求调整时长参数。
操作流程
第一步：赛前准备
赛前 2 小时完成旗帜悬挂，检查旗面是否平整无褶皱。确认控制柜电源正常、急停按钮复位、无线遥控器电量充足。进行至少 2 次全流程彩排演练。
第二步：正式升旗
裁判长发出信号后，操作员按下启动按钮，三面旗帜同步匀速上升。全程自动运行，无需人工干预。到达顶部后自动停止并锁定，旗帜在风中自然展开。
第三步：赛后降旗与收纳
颁奖仪式结束后，按下降旗按钮，旗帜匀速下降至底部。取下旗帜折叠收纳，关闭控制柜电源并加盖防雨罩。定期（建议每月一次）检查钢丝绳磨损情况并加注润滑油。
